G3/G4 → Средняя → Суб-HEPA → HEPA: фильтрация для ЦОД и GMP | TC Filter

Фильтрация воздуха в системах вентиляции и кондиционирования редко сводится к установке «одного фильтра на входе». В реальных проектах — будь то дата-центр, фармацевтическое производство (GMP), чистые помещения, лаборатории или электронная промышленность — важна цепочка: грубая очистка (G3/G4) → средняя → суб-HEPA/близкая к высокой → HEPA/ULPA на конце, с учётом расхода воздуха, сопротивления, кратности воздухообмена и требований к частицам.

1.G3/G4 (фильтры грубой очистки) — первая линия защиты

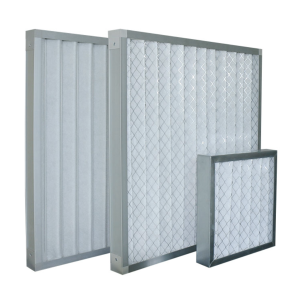

На фото 1 показаны фильтры класса G3/G4 в металлическом/алюминиевом корпусе с направляющими/сеткой. Их задача — задерживать пыль, волокна, крупные аэрозоли, чтобы не «забивать» следующие ступени. В дата-центрах это критично: загрязнение перед теплообменниками и вентиляторами ведёт к росту энергопотребления и риску перегрева серверов. В проектах с многократными поставками (например, при расширении корпусов ЦОД) заказчики часто выбирают разборные алюминиевые корпуса, где меняется только фильтроматериал/фильтровальная вставка, а каркас остаётся — это снижает затраты на эксплуатацию и упрощает регламент замены.

2.Фильтры средней эффективности — «щит» перед конечной очисткой

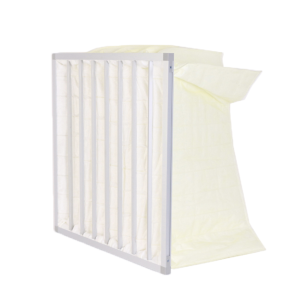

На фото 2 — фильтр средней очистки (мешочного/гофрированного типа). Он принимает нагрузку после G3/G4 и сужает спектр частиц до уровня, при котором конечный HEPA не выходит из строя преждевременно. Ошибка проектировщиков: экономить на средней ступени ради «дешевле купить HEPA». На практике это означает частую замену дорогих конечных фильтров, рост сопротивления, падение расхода воздуха и риск непрохождения аттестации чистого помещения.

3.Суб-HEPA / близкая к высокой очистка — прослойка для жёстких зон

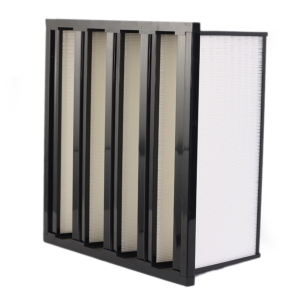

На фото 3 — вариант с повышенной/суб-HEPA конфигурацией (часто применяют в переходных зонах, перед конечными фильтрами, в системах с высокими требованиями к стабильности). Такая ступень помогает «выровнять» нагрузку и снизить пиковое загрязнение на финальный фильтр, особенно при пусконаладке или в регионах с переменным качеством наружного воздуха.

4.HEPA — конечная защита для GMP, операционных, микроэлектроники

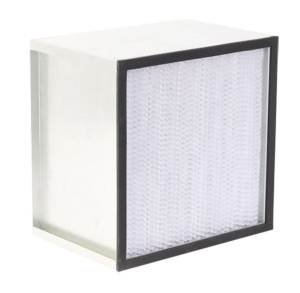

На фото 4 — HEPA-фильтр (в т.ч. в составе/под установку в воздухораспределители). Здесь ключевое не только «класс H13/H14», а герметичность посадки, контроль утечек (scan-тест/аэрозольный тест по регламенту проекта), наличие протоколов и прослеживаемость партий. В фармацевтике (GMP) и ISO-чистых зонах отказ часто возникает не из-за «плохой мембраны», а из-за щелей по периметру, деформации рамы, неподходящего уплотнения или несогласованности с воздухораспределителем/шиберным клапаном.

5.От чего считать «стоимость»: не цена накладной, а TCO и риски

Правильнее оценивать: частоту замен, стоимость простоя/перегрева (ЦОД), риск непрохождения аудита (GMP), энергопотребление вентустановки, наличие запчастей и возможность нестандартного исполнения. Разборные/обслуживаемые конструкции и качественные уплотнения часто дешевле на горизонте 1–3 лет, чем «дешёвая замена всем блоком».

6.Чек-лист при заказе/замене

— Определить стандарты (ISO 14644, GMP, нац. нормы/проектные спецификации);

— Зафиксировать расход, скорость, кратность воздухообмена и конечное сопротивление;

— Предусмотреть датчики перепада давления и график замен;

— Для ЦОД — делать упор на надёжную грубую/среднюю защиту и ремонтопригодность;

— Для чистых/фармзон — на герметичность, тесты утечек и документацию;

— Выбирать поставщика с опытом нестандартных решений и пусконаладочной поддержки.

TC Filter позиционирует себя как «решатель проблем чистых помещений и систем фильтрации»: помогаем разобрать болевые точки заказчика (частая замена, утечки, несоответствие классу, рост энергопотребления), подобрать цепочку фильтров и при необходимости — нестандартные решения (в т.ч. под конкретные воздухораспределители и стеснённые посадочные места). По вопросам подбора высокоэффективных фильтров и комплексной схемы очистки, а также для технических консультаций и заказа свяжитесь с нашими инженерами.
